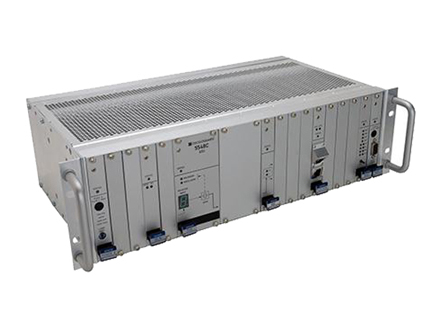

OSA 5548C 同步供給單元(SSU) 是OSA 基于多年為SDH、SONET和移動通信網提供同步解決方案設計上的突破創新，為網絡運營商提供可靠的同步解決方案。

   OSA5548C SSU提供可升級的解決方案，輸出接口數量可從20路非保護輸出擴展至1000路1：1保護模式輸出。

技術參數：

OSA 5548C SSU-E200 – 200路輸出:

· ETSI 6U 主機框：8路輸入+2路GLONASS/GPS 接收機

OSA 5548C SSU-E60 – 60路輸出:

· ETSI 6U/19寸 主機框：4路輸入+2路GLONASS/GPS 接收機

OSA 5548C 擴展框:

· 主機架可連接4個擴展子架，每個擴展子架提供200路輸出，

  共計1000路輸出（主機架和擴展子架之間以冗余的方式連接）

輸入:

· OSA 5548C SSU-E200支持8路輸入( SSU-E60支持4路輸入)，可配置1:1保護，每個模塊4路輸入

· 輸入信號類型可分別通過軟件選擇：E1, 2.048 MHz, 5 MHz，10 MHz

· 2路GNSS輸入，有源L1天線， 1575.42 MHz

· 2種GNSS模塊類型：GPS，GLONASS/GPS

輸入選擇單元：

· SSM值模式

· 優先表模式

· 性能門限模式

· 手動選擇模式

跟蹤和保持：

· 采用DDS跟蹤和保持性能

· 當鎖定到GNSS時滿足G.8272 PRTC

· 當鎖定GPS或參考外部銫鐘源時，滿足G.811 PRC一級鐘標準

· 內置銣鐘符合G.812 類型 II二級鐘標準，保持性能：<5.0E-11/月 (@ 25°C)

· 內置恒溫晶振符合G.812類型 I 和III 標準，保持性能<1E-10/天(@ 25°C)

輸出：

· 每個模塊20路輸出(共分2組，每組10路輸出)

· 5548C SSU-E200可提供200路輸出，支持1:1保護

· 輸出信號類型以10路為一組，可通過軟件進行設置

· E1, 2.048 MHz, 1 PPS

時間碼輸出：

· SSU可配多達10個 TCC (時間碼板卡)

· NTP (RFC 1305), SNTP v4 (RFC 4330)

· PTP-IEEE 1588-2008

標準符合:

· IETF RFC 4330 (SNTP v4), RFC 1305 (NTP)

· ITU-T G.703, G.811, G.812, G.704, G.781

· ETSI EN 300 462-6, -4

· CE 認證

管理：

· 前面板LED狀態顯示

· 繼電器觸點告警保護(2x3 N.O. 或N.C. 觸式)

· 電氣告警信息輸入(10)

· 2路本地RS-232接口,前后面板 TL1協議

· 遠程10/100 BaseT

· 通過SyncViewTMPlus遠程管理.

· 同步網絡管理軟件支持完全FCAPS管理性能

性能監測：

· 相位監測所有輸入?yún)⒖夹盘枺℅PS/GLONASS輸入

· 1ns分辨率

· 本地計算MRTIE, MTIE, TDEV, Ym曲線

· 用戶可設置門限告警

擴展子架：

· 每個子架提供200路輸出，可配成1:1保護

· 每個主機架可連接4個擴展子架，提供共計1000路輸出，

· 主機架和擴展子架之間通過冗余的方式通信

供電：

· 雙路：-48 VDC (-40 ~ –60 VDC) 輸入

· 功耗：最大220W (全配) 200路輸出

簡化的維護:

· 該系列產品輸入模塊和輸出模塊通用

· 所有模塊可通過軟件進行下載升級

· 配置清單可通過管理軟件進行動態查詢

· 所有模塊的軟件可通過同一系統發行

機械尺寸：

· OSA 5548C SSU-E200: (HxWxD): 19”/6U 機架: 266x483x265mm

· OSA 5548C SSU-E60: (HxWxD): ETSI/6U 機架: 266x535x240 mm
