概述：

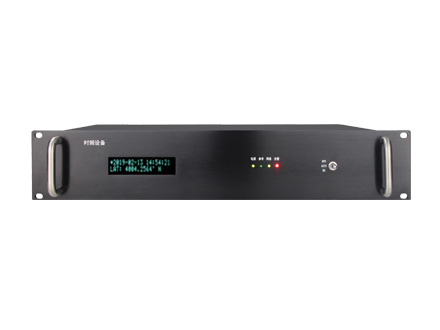

  HJ220-GBR-A 時頻設備是一種可同步于北斗/GPS參考標準的多功能高精度時間頻率同步設備。

  HJ220-GBR-A 時頻設備溯源同步到北斗、GPS衛星銣原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銣鐘，非常適合應用于雷達同步、地震觀測、移動通信、電力系統等領域，能為系統提供高精度的時間和頻率基準。

  HJ220-GBR-A 時頻設備具有智能狀態切換功能，能夠智能判別北斗和GPS接收系統的穩定性，并提供多種時間基準配置方法，可以設置GPS、北斗任一參考源為高中低級別參考源，當主用參考源不穩定或不可用時，能夠自動循環切換到下一級別備用系統上。

 主要特點：

◆高可靠性、高冗余度：GPS衛星、北斗衛星冗余組合授時

◆高準確度、高穩定度、低相位噪聲，無漂移

◆ 具有智能學習算法

◆保持工作模式自動切換

◆ 高性能守時和保持精度

◆精確的時間、頻率基準，不用周期校準

主要功能：

◆具有GPS、北斗授時系統，能夠獨立接收GPS、北斗導航系統的授時信息，產生標準的時間碼流；

◆能夠提供可靠的頻率標準信號，產生標準的10MHz頻標信號分發給系統內的各設備使用；

◆能夠自動或者手動切換到GPS、北斗系統，可通過監控軟件切換或者通過手動硬件開關直接切換；當北斗、GPS系統均不可用時，設備能夠自動進入保持狀態，繼續提供高精度頻率和時間信號的輸出，并提供站址地理位置參數和方位參數；

◆能夠通過網絡設置工作參數和上報工作狀態：能夠通過監控軟件查詢標準北京時、GPS接收機狀態、北斗接收機工作狀態、是否處于自動保持授時狀態、銣原子鐘、恒溫晶振狀態和故障報警等關鍵參數；能通過軟件實現對設備授時模式的切換；

◆NTSM 網絡時間同步系統統一監視軟件，界面清晰，可以監視NTP服務器和授時客戶端的同步和時間偏差情況，對北斗2/GPS失鎖、NTP服務器不同步、同步狀態切換給出告警和日志信息。可通過SNMP、syslog，EMAIL等協議告警。同時支持NTP服務器監控客戶端，并生成統計報表。NTP服務器信息監視，包括運行時間，同步狀態，服務器的網絡參數等信息。NTP服務器時間同步狀態監視，包括GPS北斗衛星數，服務器部署位置的經緯度和高度，衛星時間，服務器時間以及和參考源的同步情況。包括監視服務器的列表，客戶端列表，比判閾值，Email、Syslog、SNMP設置以及發送狀態設置，支持全網內分地區實現客戶端同步狀態統計。

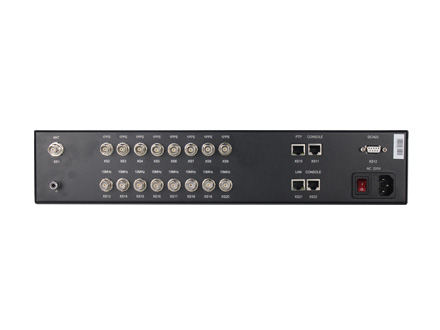

接口數量及類型：

◆天線輸入：1路，BNC；

◆10MHz信號輸出：8路（正弦波），BNC；

◆1PPS（TTL）信號輸出：8路，BNC；

◆NTP網絡授時/監控接口路數：1路，RJ45

◆PTP授時：1路，RJ45

     ◆10MHz頻率標準

     ◆10MHz頻率輸出；8路

     ◆ 輸出功率：0dBm+2 / -0dBm；

     ◆ 波形：正弦波；

     ◆ 阻抗：50Ω；

     ◆ 頻率穩定度：

               <=1E-11

              1s<=2.5E^-12

              10s<=4E^-12 100s

     ◆頻率準確度：優于1E-12(GPS鎖定后24小時平均頻率準確度)；

     ◆輸出相位噪聲：

           ≤-100dBc/Hz @1Hz

           ≤-125dBc/Hz @10Hz

           ≤-145dBc/Hz @100Hz

           ≤-155dBc/Hz @1kHz

           ≤-155dBc/Hz ≥10kHz

     ◆雜散 ：<-60dBc

    采樣脈沖指標：

     ◆頻率1Hz；8路

     ◆ 電平：TTL電平；

     ◆上升時間：≤10ns；

     ◆輸出阻抗≥50Ω。

    時間同步精度：

     ◆相對同步精度：±100ns（GPS/北斗同步）；

       ±100ns（GPS/北斗同步24小時后）；

     ◆穩定度：100ps/s(阿倫方差)。

    NTP網絡授時信號指標：

     ◆授時精度：可提供0.5~10ms（RMS）級的授時精度；

     ◆支持 NTPv1、v2、v3、v4 版本

     ◆支持客戶端：≥10000個；

     ◆ 具有定時校時和手動校時功能。

    PTP授時信號指標：

     ◆授時精度：優于200ns （以UTC 為參考標準） IEEE1588 V2

    物理及環境參數：

     ◆尺寸： 2U機箱447×88×400mm

     ◆ 重量： <8Kg

     ◆電源： 220V±20%  47Hz ～63Hz

     ◆工作溫度：-10℃～+50℃

     ◆存貯溫度：-25℃～+85℃

     ◆濕度： 95％無冷凝

     ◆功耗： 80W

    標準配置：

     ◆主機 1臺

     ◆高靈敏度GPS北斗授時天線 2個

     ◆50米電纜 1根

     ◆避雷器 1套

     ◆安裝支架 1套

     ◆1.5米電源線 1根

     ◆1米串口線 1根

     ◆中英文說明書 1本

     ◆NTSM軟件光盤
